7.4.4. Проверете носител заден мост
Внимателно проверете техническото състояние на гредите, особено когато превозното средство е ремонтиран, разбиха. Деформирани лъч може да доведе до шум задна ос и ускорено износване на гумите.

Деформацията на оста се проверява както по хоризонтални и вертикални равнини.

ИЗПЪЛНЕНИЕ ПОРЪЧКА
1. закрепване към всеки край на A.70172 на лъча фланец, разположен на фланците на къса идентични призми, разположени на тест плоча не е по-малко от 1600 mm в дължина, така че повърхностите на корпуса на трегер да бъдат във вертикална равнина.
Как да определите gnutost складирането на заден мост Страница 2 - ремонт - украински Автомобилни вази -

Как да определите gnutost складирането на заден мост Страница 2 - ремонт - украински Автомобилни вази -

2. Проверка на деформация на гредата, заряда към външната лакътя (вляво) и странични (вдясно) повърхности A.70172 фланец; Ако светлината не се деформира, квадрат ще се побере плътно.
3. Степента на деформация се проверява сонда. Ако пробата се поддържа при 0,2 мм всеки фланец, е необходимо да се изправи гредата.

4. гон проверка перпендикулярност повърхност на свързване на зъбно колело на опорната повърхност A.70172 фланеца. Сондата на 0.2 mm, не трябва да се осъществи.

Как да определите gnutost складирането на заден мост Страница 2 - ремонт - украински Автомобилни вази -

5. Обърнете лъч ос на 90 ° и я поставете върху призмата. Към външната повърхност на ъгъл на фланец трябва да приляга плътно, в противен случай, деформацията на сондата проверка стойност. Сондата на 0.2 mm, не трябва да се осъществи.

7.4.5. Редактирайте носител заден мост

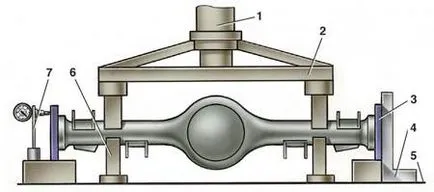

Схема носител регулируема изправяне ос

Как да определите gnutost складирането на заден мост Страница 2 - ремонт - украински Автомобилни вази -

1 - хидравличен цилиндър;
2 - лъч налягане;
3 - A.70172 фланец;
4 - квадратен;
5 - маса на пресата;
6 - спре;
7 - Front индикатор

Този метод, взех като основа, но в условията на гараж, той не е истински.
